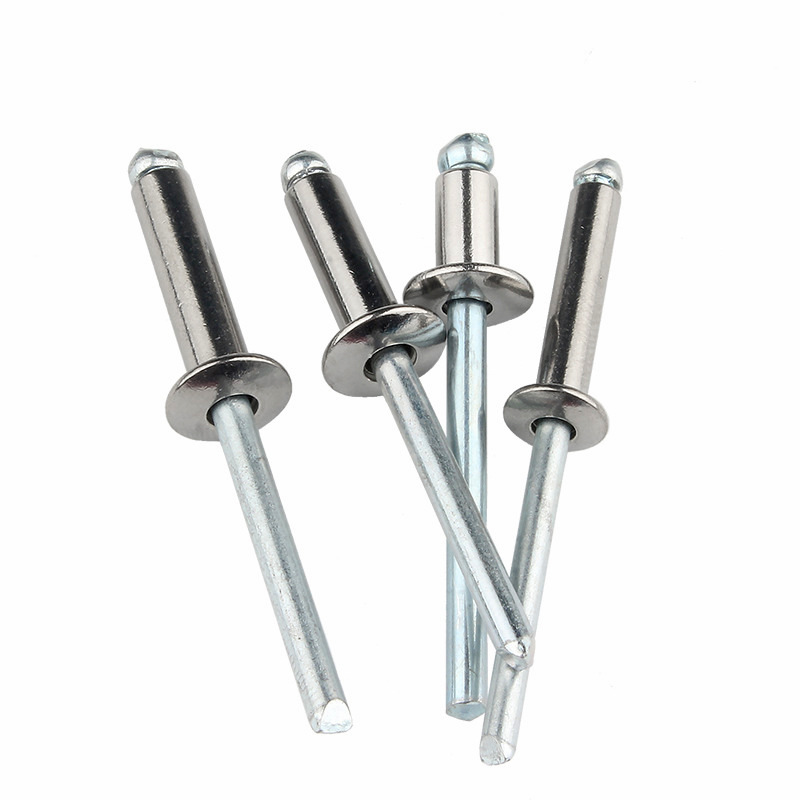

Sokeat niitit, jotka tunnetaan myös nimellä pop-niitit, ovat pysyviä mekaanisia kiinnikkeitä, joita käytetään, kun vain yksi työkappaleen puoli on käytettävissä. Ne koostuvat lieriömäisestä rungosta (kuoresta), jonka keskellä on kara. Asennuksen aikana kara vedetään kuoreen, jolloin sokea puoli deformoituu ja muodostaa toissijaisen pään, joka puristaa materiaalit yhteen.
Termi "sokea" viittaa asennusolosuhteisiin, ei itse kiinnikkeeseen. Tämän tyyppistä niittiä käytetään laajalti autojen kokoonpanossa, metallilevyjen valmistuksessa, ilmailurakenteissa, rakennusten verhouksissa ja yleisessä valmistuksessa, jossa pääsy on rajoitettu yhdelle puolelle.
Sokea niitti koostuu neljästä avainosasta:
| Komponentti | Kuvaus |
| Niitin runko (kuori) | Ontto sylinteri, jossa on valmiiksi muotoiltu pää (yleensä kupumainen tai upotettu) |
| Kara | Sisävarsi, jossa on murtokohta, joka on suunniteltu erottumaan tietyllä vetovoimalla |
| Asetuspää (työkalussa) | Työkalukomponentti, joka tarttuu karaan ja antaa vetovoiman |
| Sokean puolen pää | Kovettamisen aikana syntynyt epämuodostunut osa, joka puristaa materiaalit käsiksipääsemättömältä puolelta |
Toimintaperiaate: Niittityökalu tarttuu karaan ja vetää sitä ulospäin. Kun karaa vedetään ulos, sen suurennettu kärki pakottaa niitin rungon laajenemaan säteittäisesti sokealla puolella muodostaen sipulin muotoisen pään. Ennalta määrätyllä kireydellä kara katkeaa kaulapisteestään, jolloin asetettu niitti jää paikoilleen.
Niittimateriaalin valinnan tulee perustua liitettävään perusmateriaaliin, ympäristöaltistukseen ja mekaanisiin kuormitusvaatimuksiin.
Alumiininiitit (teräs- tai alumiinikaralla)
Yleisin tyyppi, sopii yleiskokoonpanoon
Kevyt, kohtalainen leikkaus- ja vetolujuus
Käytetään ohutlevyihin, LVI-kanaviin, kuluttajatuotteisiin ja autojen sisätiloihin
Teräsniitit (sinkityt tai tavalliset)
Vahvempi kuin alumiini
Soveltuu rakennesovelluksiin ja raskaille materiaaleille
Käytetään teräsrungossa, koneiden suojissa, teollisuuslaitteissa
Ruostumattomasta teräksestä valmistetut niitit
Korroosionkestävä, sopii ulko- ja meriympäristöön
Suurempi lujuus ja kovuus vaatii tehokkaampia asennustyökaluja
Käytetään merenkulun laitteissa, arkkitehtonisissa verhouksissa, kemiallisissa käsittelylaitteissa
Kupari- ja messinkiniitit
Hyvä sähkönjohtavuus ja korroosionkestävyys
Käytetään sähkösovelluksissa, koriste-laitteistoissa, nahkatavaroissa
Monel (nikkeli-kupariseos) niitit
Erinomainen korroosionkestävyys merivedessä ja kemiallisissa ympäristöissä
Korkea lujuus ja lämmönkestävyys
Käytetään meritekniikassa, kemiantehtaissa, offshore-rakenteissa
Halkaisija: Niitin halkaisija viittaa rungon ulkohalkaisijaan. Yleisiä kokoja ovat 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Halkaisijan valinta perustuu kantovaatimuksiin: suuremmat halkaisijat tarjoavat suuremman leikkaus- ja vetolujuuden.
Pitoalue: Tämä on liitettyjen materiaalien kokonaispaksuus. Jokainen niittikoko kattaa tietyn pitoalueen, jonka valmistaja tyypillisesti tarjoaa.
| Halkaisija | Tyypillinen pitovalikoima | Sovelluksen paksuus |
| 2,4 mm | 1,0-3,0 mm | Ohut levyt ja elektroniikka |
| 3,2 mm | 1,5-4,5 mm | Kevyt pelti |
| 4,0 mm | 2,0-5,0 mm | Keskikokoinen levykokoonpano |
| 4,8 mm | 2,5-6,5 mm | Yleiset rakenteelliset liitännät |
| 6,4 mm | 3,0-8,0 mm | Raskaat sovellukset |
Kriittinen sääntö: Pitoalueen on katettava todellinen materiaalin paksuus. Jos niitti on liian lyhyt, se ei voi muodostaa oikeaa sokeapäätä, mikä johtaa nivelvaurioon. Jos tuurna on liian pitkä, tuurna ei välttämättä katkea puhtaasti, jolloin ylimääräinen runko tulee esiin.
Reiän asianmukainen valmistelu on välttämätöntä niitin luotettavan suorituskyvyn kannalta.
Reiän halkaisija: Reiän tulee olla 0,1–0,2 mm suurempi kuin niitin rungon halkaisija. Ylisuuret reiät vähentävät leikkauslujuutta ja mahdollistavat liitoksen liikkumisen. Alimittaiset reiät voivat vahingoittaa niitin runkoa asettamisen aikana ja aiheuttaa säätövaikeuksia.
| Niitin halkaisija | Suositeltu reiän koko |
| 2,4 mm | Φ2,5-2,6 mm |
| 3,2 mm | Φ3,3-3,4 mm |
| 4,0 mm | Φ4,1-4,2 mm |
| 4,8 mm | Φ4,9-5,0 mm |
| 6,4 mm | Φ6,5-6,6 mm |
Reunan etäisyys: Reiän keskikohdan on oltava vähintään 2 × niitin halkaisija materiaalin reunasta. Riittämätön reunaetäisyys johtaa materiaalin repeytymiseen, kun niitti on kuormitettu.
Materiaalin kohdistus: Kaikki kerrokset on kohdistettava oikein ennen poraamista tai lävistystä. Purseet on poistettava reiän molemmilta puolilta, jotta niitin rungon istuimet ovat tasaisesti työkappaletta vasten.
Vaihe 1: Valitse oikea niitti Varmista, että halkaisija, pitoalue ja materiaali sopivat sovellukseen.
Vaihe 2: Valmistele työkappaleet Poraa tai leikkaa reiät kaikkien kerrosten läpi. Poista purseet ja puhdista pinnat. Kiinnitä materiaalit yhteen estääksesi irtoamisen niittauksen aikana.
Vaihe 3: Aseta niitti paikalleen Aseta niitti reiän läpi esteettömältä puolelta. Esimuotoillun pään tulee istua tasaisesti yläpintaa vasten. Varmista, että niitin runko ulottuu kokonaan kaikkien kerrosten läpi.
Vaihe 4: Aseta niittityökalu paikalleen Kiinnitä sopiva suukappale niittityökaluun. Aseta nenäkappale niittikaran päälle varmistaen täydellisen kiinnittymisen.
Vaihe 5: Käytä työkalua Vedäksesi karaa puristamalla tai aktivoimalla työkalua. Jatka, kunnes tuurna katkeaa määrätyssä kaulakohdassa. Oikein asetettu niitti näyttää sokean pään täysin muodostuneena ja katkenneen tuurnan tasaisesti tehdaspään kanssa tai hieman sen alapuolella.
Vaihe 6: Tarkista asennus Tarkista, että:
Tehdaspää asetetaan tasaisesti materiaalia vasten
Materiaalien välillä ei ole rakoa
Kaihtimen pää on täysin muotoiltu (näkyy käsiksipääsyltä puolelta materiaalin ylösveto, jos mahdollista)
Karan murto on puhdas ja oikealla syvyydellä
| Vika | Havaittava merkki | Todennäköinen syy |
| Epätäydellinen sokea pää | Sokealla puolella on vähän tai ei ollenkaan muodonmuutoksia | Niitti liian pitkä materiaalin paksuuteen nähden; riittämätön vetovoima |
| Rikkoutunut kara ennen istumista | Kara katkeaa ilman kiinnitysmateriaaleja | Työkalun suukappale liian pieni; niitti liian lyhyt; liiallinen materiaalipakkaus |
| Vaurioitunut tehtaan pää | Halkeamia tai muodonmuutoksia saavutettavalla puolella | Liiallinen voima; väärin kohdistettu työkalu; hauras materiaali |
| Löysä nivel | Materiaalit voidaan erottaa tai siirtää kovettamisen jälkeen | Väärä pitoalue; ylimitoitettu reikä; riittämätön asetussykli |
| Kara juuttunut työkaluun | Kara ei työnnä ulos tauon jälkeen | Nenäkappale kulunut; vieraat aineet työkalussa; väärä nenäkappaleen koko |
| Soikea tai epämuodostunut reikä | Reiän muoto vääristynyt asettamisen jälkeen | Ylisuuri reikä; materiaalit kohdistettu väärin; liiallinen sivuttaiskuormitus |
Manuaaliset niittipihdit Soveltuvat satunnaiseen käyttöön ja kevyeen käyttöön. Saatavilla malleja niiteille, joiden halkaisija on enintään 4,8 mm. Vipurakenne vaihtelee: yksikahva pienille niiteille, yhdistelmätoimi suurille niiteille.
Pneumaattiset niittipistoolit Ilmakäyttöiset työkalut, jotka sopivat suuriin tuotantomääriin. Tarjoaa tasaisen vetovoiman ja nopeammat sykliajat. Vaaditaan halkaisijaltaan suurille niiteille ja ruostumattomille terästyypeille. Ilmansyöttö tyypillisesti 5-7 bar.
Akkukäyttöiset niittityökalut Kannettava ja soveltuu kenttäkäyttöön. Tarjoaa riittävän voiman useimmille yleiskäyttöisille niiteille 4,8 mm asti. Akkutekniikka tarjoaa langattoman käyttömukavuuden, mutta rajoitetulla jaksokapasiteetilla latausta kohti.
Hydrauliset ja servoniitit Käytetään raskaisiin teollisuussovelluksiin, mukaan lukien lujat rakenneniitit. Tarjoa tarkka vetovoiman seuranta ja tietojen seuranta laadunvarmistusta varten.
Suulakkeen valinta: Jokainen niitin halkaisija vaatii vastaavan suukappaleen. Neulakappaleiden vaihto on välttämätöntä niitin kokoa vaihdettaessa. Jotkut työkalut tarjoavat nopean vaihtojärjestelmän tuotannon tehostamiseksi.
Sokkoniittiliitokset on tyypillisesti suunniteltu leikkauskuormituksille (liitostason suuntaiset voimat), ei ensisijaisille vetokuormituksille (voimat, jotka vetävät materiaaleja erilleen).
Leikkauslujuus on suurin voima, jonka niitti voi kestää kohtisuorassa akseliinsa nähden. Tämä on pääasiallinen suunnitteluparametri useimmille nivelliitoksille.
Vetolujuus on suurin vetovoima, jonka niitti voi kestää akselillaan. Yleensä pienempi kuin leikkauslujuus useimmilla sokeilla niittityypeillä.
Väsymiskyky: Sokeilla niiteillä on pienempi väsymiskestävyys kuin kiinteillä niiteillä johtuen ontosta rungosta ja karan reiän jännityskeskittymisestä. Jaksottaisissa kuormitussovelluksissa on otettava huomioon rakenteelliset niitit tai erittäin lujat tyypit (kuten monel tai teräs).
Sauman suunnittelusuositus: Käytä useita niittejä porrastetussa kuviossa yhden niitin sijaan raskaasti kuormitetussa liitoksessa. Niittien välinen vähimmäisetäisyys on 3 × niitin halkaisija materiaalin heikkenemisen välttämiseksi.
Erilaiset materiaalit kosketuksissa aiheuttavat galvaanisen korroosioriskin. Valitse pohjamateriaalin kanssa yhteensopiva niittimateriaali.
| Pohjamateriaali | Suositeltu niittimateriaali |
| Alumiinilevy | Alumiini (teräskaralla hyväksyttävä) |
| Teräslevy (maalattu/maalaamaton) | Teräs (sinkitty) tai ruostumaton teräs |
| Ruostumaton teräslevy | Ruostumaton teräs |
| Kupariseokset | Messinkiä tai kuparia |
| Meriympäristöt | Monel tai ruostumaton teräs 316 |
Sääntö: Niittien tulee olla katodisia (jaloisempia) suhteessa perusmateriaaliin, jotta vältetään perusmateriaalin kiihtynyt korroosio. Jos olet epävarma, eristä tiivisteaineella tai tiivisteillä.
Tiivistetyt niitit: Suljetun pään runko estää veden tai kaasun vuotamisen keskustan läpi. Käytetään vedenpitävissä sovelluksissa, paineastioissa ja säälle alttiina olevissa rakenteissa.
Monipitoiset niitit: Suunniteltu kattamaan laajempi pitoalue, mikä vähentää varastovaatimuksia. Soveltuu erilaisiin materiaalipaksuuksiin.
Itselävistävät niitit (SPR): Asennettu ilman esiporattuja reikiä. Niitti lävistää yläkerroksen läpi ja soihtuu alakerrokseen. Käytetään autojen korien kokoonpanossa, erityisesti alumiinin ja sekamateriaalien liitoksissa.
Murtovarsi niitit: Karan pää pysyy kiinni niitin rungossa kovettumisen jälkeen, mikä estää karaa putoamasta ulos. Vaaditaan sovelluksissa, joissa löysät tuurnat voivat aiheuttaa kontaminaatiota (elintarvikkeiden käsittely, elektroniikka).
Uritetut niitit: Uritettu runko parantaa pehmeiden materiaalien, kuten muovin, puun tai komposiittien, vetoa.
Niitit on säilytettävä kuivissa, puhtaissa olosuhteissa suojattuna kosteudelta ja epäpuhtauksilta. Alumiini- ja teräsniitit voivat hapettua kosteissa ympäristöissä, mikä vaikuttaa kovettumiseen ja korroosionkestävyyteen.
Säilytä alkuperäispakkauksessa käyttöön asti
Pidä säilytystilan kosteus alle 60 %
Vältä altistumista öljyille, liuottimille ja teollisuuspölylle
Kierrä varastoa ensin ensimmäiseksi ulos -periaatteella
Pitkään (yli 24 kuukautta) varastoidut niitit on tarkastettava korroosion tai hajoamisen varalta ennen käyttöä
Silmämääräinen tarkastus (asennustarkastus):
Tehdaspää on tasainen ja samankeskinen
Karan murto on puhdas ja näkyy pään alla
Ei halkeamia tai vääristymiä kummallakaan puolella
Vetovetotesti: Testaa näyteniittejä määräajoin vetotesterillä varmistaaksesi, että leikkaus- ja vetoarvot vastaavat vaatimuksia. Miniminäyte: 5 niittiä erää kohden.
Tartuntatesti: Varmista, että karan jäljellä oleva pituus asetetun niitin sisällä on hyväksyttävissä rajoissa (tyypillisesti 0,5–1,5 mm pään pinnan alapuolella).
Tuhoava tarkastus: Poikkileikkaus valituista niiteistä tarkastaa sokean pään muodostuminen ja varmistaa materiaalin riittävä muodonmuutos. Tämä on erityisen tärkeää prosessin validoinnin ja työkalun vaihdon validoinnin aikana.
| Ongelma | Välitön tarkistus | Ratkaisu |
| Niitti pyörii reiässä | Liian suuri reiän halkaisija | Vaihda halkaisijaltaan suuremmalla niitillä; oikea reiän koko |
| Niittiä ei voi laittaa | Reiän halkaisija liian pieni | Rissi reikä oikean kokoiseksi |
| Työkalu ei voi vetää | Väärä nenäkappale tai kulunut työkalun leuka | Vaihda suukappale; huoltotyökalu |
| Kara rikkoutuu liian aikaisin | Tartuntaetäisyys liian lyhyt | Käytä pidempään pitävää niittiä |
| Mandrel ei katkea | Riittämätön vetovoima | Käytä tehokkaampaa työkalua; tarkista ilmanpaine |
| Sokea pää ei muodostunut | Liian pitkä niitti tai työkalun toimintahäiriö | Tarkista pitoalue; tarkista työkalun toiminta |
| Materiaalit erotetaan asettamisen jälkeen | Riittämätön puristusvoima | Lyhennä pitoaluetta; lisää reiän sovituksen tarkkuutta |
Tämä opas tarjoaa perustavanlaatuisia viitteitä kaihtimen niittien valintaan ja asennukseen. Tarkista kriittisissä sovelluksissa valmistajan tekniset tiedot ja suorita edustavien kokoonpanojen pätevyystestit ennen tuotantoa.
