Kuinka digitaalinen CAD/CAM parantaa metallilevyjen valmistusosien tarkkuutta?

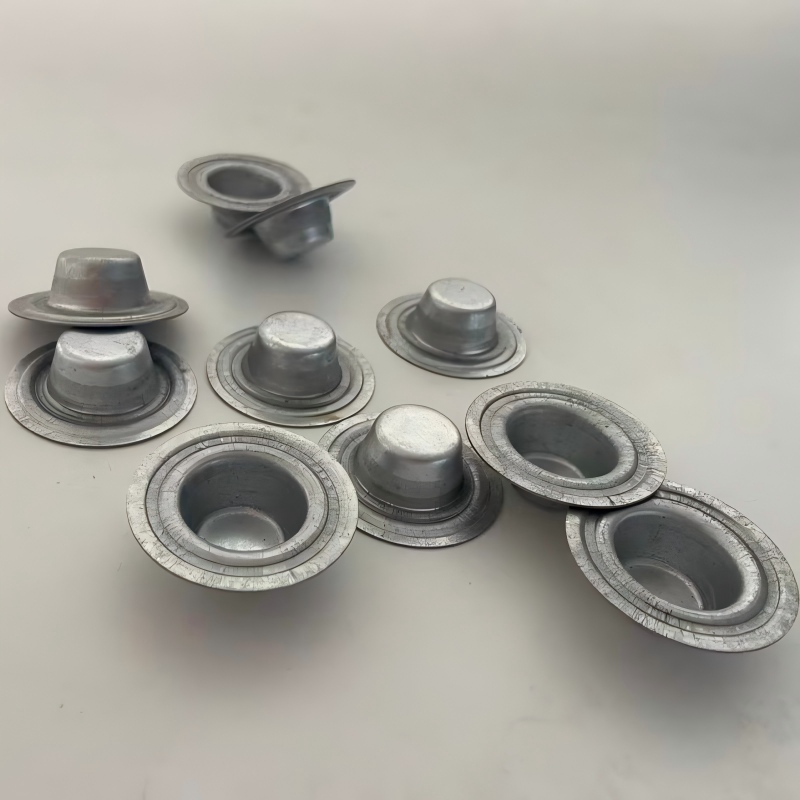

Digitaalinen CAD/CAM parantaa tarkkuuttaMetallilevyn valmistusosatyhdistämällä teknisen suunnittelun, valmistuksen ohjelmoinnin ja tuotannonohjauksen yhtenäiseen digitaaliseen työnkulkuun. Tietokoneavusteinen suunnittelu (CAD) määrittää tarkan tuotteen geometrian, mitat, reikien sijainnit ja taivutusominaisuudet, kun taas tietokoneavusteinen valmistus (CAM) muuntaa hyväksytyt suunnittelutiedot ohjeiksi yhteensopiville CNC-leikkaus-, lävistys- ja taivutuslaitteistoille. Tämä integrointi auttaa vähentämään manuaalisia tiedonsiirtovirheitä, tunnistamaan suunnitteluristiriidat ennen tuotantoa ja parantamaan mittojen yhdenmukaisuutta toistuvissa valmistusajoissa.

Teollisille ostajille tämän suhteen ymmärtäminen on välttämätöntä toimittajia verrattaessa, tarjouksia arvioitaessa ja hyväksymiskriteerejä asetettaessa. Digitaaliset prosessit voivat tukea reikien asemien, leikkausprofiilien, taivutuskulmien ja kokoonpanoliitäntöjen tarkempaa hallintaa, mutta mikään ohjelmistopaketti ei voi taata, että jokainen valmis osa täyttää kaikki toleranssit. Luotettavassa hankintapäätöksessä huomioidaan siis, miten suunnittelutiedot hyväksytään, miten tuotantoohjelmat varmistetaan ja miten todelliset mitat tarkastetaan. Tämä opas selittää suunnitteluperiaatteet, ostoparametrit ja toimittajakysymykset, jotka auttavat ostajia arvioimaan valmistuskykyä ennen tuotantotilaukseen sitoutumista.

Sisällysluettelo

1. Mitä digitaalinen CAD/CAM muuttaa ohutlevytuotannon tarkkuudessa?

2. Miten digitaalinen suunnitteludata estää virheet ennen tuotannon alkamista?

3. Miksi CNC-ohjelmointia, leikkausta ja taivutusta on ohjattava yhdessä?

4. Miten ostajat voivat varmistaa toimittajan tarkkuuden ja tekniset valmiudet?

5. Johtopäätös

6. Usein kysytyt kysymykset

Mitä digitaalinen CAD/CAM muuttaa ohutlevytuotannon tarkkuudessa?

Digitaalinen CAD/CAM muuttaa tapaa, jolla tekniset tiedot valmistellaan, välitetään ja käytetään tuotantokerroksessa. CAD-ohjelmisto määrittää aiotun geometrian, kun taas CAM-ohjelmisto auttaa muuttamaan hyväksytyt suunnittelutiedot ohjeiksi yhteensopiville valmistuslaitteille. Kun kaksi vaihetta on yhdistetty ohjatun työnkulun kautta, suunnittelu- ja tuotantotiimit voivat työskennellä johdonmukaisten mittareferenssien perusteella sen sijaan, että ne luovat tietoja uudelleen manuaalisesti kussakin vaiheessa. Tämä vähentää transkriptiovirheiden mahdollisuuksia ja helpottaa sen tunnistamista, vastaako valmistustulos alkuperäistä suunnittelutarkoitusta.

Teknisestä piirtämisestä fysikaalisiin komponentteihin

Tyypillinen projekti alkaa kaksiulotteisella piirustuksella, kolmiulotteisella mallilla tai molemmilla. Suunnittelussa määritellään mitat, materiaalivaatimukset, reikäkuviot, leikkaukset, taivutuslinjat, asennusominaisuudet ja toisiinsa liittyvien komponenttien väliset suhteet. Insinöörit tarkistavat geometrian määrittääkseen, voidaanko haluttu muoto tuottaa valitulla prosessilla ja käytettävissä olevilla työkaluilla. Kun suunnittelu on hyväksytty, CAM-valmistelulla voidaan luoda suunniteltuihin laitteisiin sopivia leikkauspolkuja, lävistyskoordinaatteja tai taivutusohjeita.

Tämä prosessi ei ole vain napin painallusta mallin muuntamiseksi valmiiksi tuotteeksi. Insinöörien on harkittava, kuinka materiaali käyttäytyy valmistuksen aikana. Esimerkiksi litteän kuvion tulee ottaa huomioon taivutusten geometria ja materiaalin muodonmuutosten vaikutukset. Leikkausohjelman on käytettävä asianmukaisia ​​työkaluratoja ja prosessiasetuksia. Muotoiltu kotelo saattaa vaatia huolellisesti valitun taivutusjärjestyksen työkappaleen ja työstökoneen välisten törmäysten välttämiseksi.

Teknisen katsauksen tulisi siksi yhdistää piirustus valmistusmenetelmään, materiaalierittelyyn, työkaluihin ja tarkastussuunnitelmaan. Suunnitelman muuttuessa myös tarkistetut tiedot on hyväksyttävä ja ilmoitettava ennen tuotannon jatkamista.

Mitkä tarkkuusominaisuudet ovat tärkeitä ostajille?

Tarkkuutta käytetään usein laajana myyntiterminä, mutta ostotiimien on erotettava toisistaan ​​useita mitattavissa olevia ominaisuuksia. Jokainen niistä kuvaa erilaista valmistuslaatua.

• Mittojen tarkkuus:Kuinka tarkasti mitattu mitta vastaa määritettyä nimellisarvoa.
• Toistettavuus:Kuinka johdonmukaisesti prosessi tuottaa saman ominaisuuden toistuvien toimintojen aikana.
• Geometrinen vaatimustenmukaisuus:Täyttääkö komponentti vaatimukset sellaisille ominaisuuksille kuin tasaisuus, kohtisuoraus, sijainti tai yhdensuuntaisuus.
• Kokoonpanon yhteensopivuus:Ovatko asennusreiät, liitäntäpinnat ja toiminnalliset liitännät kohdakkain suunnitellulla tavalla.
• Pinnan ja reunan laatu:Täyttävätkö viimeistely, leikatut reunat ja näkyvät pinnat sovitut vaatimukset.

Prosessi voi olla toistettavissa olematta tarkka. Jos kone toistuvasti sijoittaa reiän hieman kauemmas määritetystä sijainnistaan, tulokset voivat olla yhdenmukaisia, mutta silti mahdottomia hyväksyä. Toisaalta yksi hyväksyttävä näyte ei todista, että sama tulos voidaan säilyttää koko suuren erän ajan. Ostajien tulee arvioida sekä mitattu tulos että prosessin johdonmukaisuus.

Kuinka jaettu digitaalinen malli vähentää tulkintavirheitä?

Harkitse asennustelinettä, jossa on useita reikiä, kaksi mutkaa ja kapea ura. Jos erilliset osastot tulkitsevat erilaisia ​​piirustusversioita tai syöttävät koordinaatit manuaalisesti eri järjestelmiin, pieni ero voi vaikuttaa reikien kohdistukseen tai valmiin kannakkeen leveyteen. Ohjattu digitaalinen malli tarjoaa yhteisen geometrisen referenssin suunnittelun tarkasteluun ja valmistuksen valmisteluun.

Digitaalinen tieto on erityisen arvokasta silloin, kun komponenteilla on toistuvia ominaisuuksia tai niiden on sovittava kokoonpanoon, jossa on rajoitettu välys. Insinöörit voivat tarkastella ominaisuuksien suhteita ennen materiaalin leikkaamista ja tunnistaa mahdolliset häiriöt mutkien, reikien, kiinnikkeiden ja viereisten komponenttien välillä. Nämä tarkistukset auttavat estämään vältettävissä olevat suunnittelu- ja ohjelmointivirheet, vaikka ne eivät voikaan tunnistaa jokaista materiaali- tai prosessiongelmaa automaattisesti.

Ostajien tulee kysyä, kuinka toimittaja tunnistaa hyväksytyt piirustusversiot, linkittää tuotantoohjelmat näihin versioihin ja estää vanhentuneiden tiedostojen käytön. Niiden tulee myös vahvistaa, kuka on valtuutettu hyväksymään suunnittelumuutos ja käyttääkö tarkastusryhmä samoja hyväksymisvaatimuksia kuin tuotannossa.

Mitkä parametrit tulisi määrittää ennen tilaamista?

Digitaalisesta valmistuksesta tulee entistä hyödyllisempää, kun ostospesifikaatiossa määritellään ne ominaisuudet, jotka määräävät, toimiiko osa oikein. Alla oleva taulukko tarjoaa käytännön lähtökohdan. Itse arvojen tulee olla hyväksytystä suunnittelupiirustuksesta ja toimittajan vahvistetuista ominaisuuksista; niitä ei pitäisi olettaa yleisistä toimialan kuvauksista.

Miksi ohjelmiston ominaisuudet eivät ole sama asia kuin valmiiden osien tarkkuus

CAD-malli voi esittää mitat tarkasti, mutta fyysinen valmistusprosessi tuo mukanaan muuttujia, joita malli ei poista. Materiaali voi liikkua leikkaamisen aikana. Työkalun kuluminen voi vaikuttaa lävistyskohtaan. Taivutusoperaatio voi tuottaa takaisinjouston. Työkappaleen väärä sijoitus voi siirtää koko kuviota. Mittalaitteet voivat myös aiheuttaa epävarmuutta, kun toleranssi on tiukka.

Tästä syystä ohutlevyn valmistusosia arvioivien ostajien tulee pyytää prosessikohtaista vahvistusta sen sijaan, että luottaisivat yleiseen tarkkuuteen. Toimittajan tulee selittää mitkä mitat ovat leikkausprosessin hallinnassa, mitkä riippuvat muovauksesta ja mitkä vaativat lopputarkastuksen. Hyväksymiskriteerien tulee heijastaa komponentin todellista toimintaa, ei mielivaltaista vaatimusta mahdollisimman pienestä toleranssista.

Cangzhou Shengsen Metal Products Co., Ltd.tulee arvioida ehdotetusta hankkeesta saatavilla olevien teknisten tietojen ja todisteiden avulla, mukaan lukien piirustustarkistus, prosessisuunnittelu ja sovitut tarkastusjärjestelyt. Tärkeä kysymys on, voiko toimittaja osoittaa, kuinka vaadittu geometria saavutetaan ja varmistetaan, sen sijaan että käytetäänkö vain digitaalisia työkaluja.

Kuinka digitaalinen suunnitteludata estää virheet ennen tuotannon alkamista?

Monet valmistusongelmat johtuvat pikemminkin teknisestä valmistelusta kuin itse leikkaus- tai muovausoperaation aikana. Reikä voi olla mitoitettu väärästä referenssireunasta, taivutus voi häiritä viereistä ominaisuutta tai tarkistettu piirustus ei välttämättä saavuta koneohjelman valmistelijaa. Kun materiaali on leikattu tai muotoiltu, näiden ongelmien korjaaminen voi vaatia lisätyötä, materiaalin vaihtoa, aikataulua ja uutta tarkastusta. Digitaalinen suunnittelutieto auttaa vähentämään näitä riskejä helpottamalla geometrian tarkastelua ja tarjoamalla kontrolloidun referenssin jatkotuotantoon.

Suunnittelun validointi ennen materiaalin käyttöä

Digitaalinen suunnittelutarkistus voi tunnistaa useita mahdollisia ongelmia ennen valmistuksen aloittamista. Nämä tarkistukset ovat hyödyllisimpiä, kun ne suoritetaan komponentin aiottua toimintaa ja suunnitellun prosessin rajoituksia vastaan.

• Profiilin vahvistus:Tarkista, onko avoimia ääriviivoja, päällekkäisiä viivoja, päällekkäisiä geometrioita ja epäjohdonmukaisia ​​rajoja, jotka voivat häiritä CAM:n valmistelua.
• Reiän ja aukon arvostelu:Vahvista mitat, etäisyydet, reunaetäisyydet ja kohdistus toisiinsa liittyvien komponenttien kanssa.
• Muodostuksen tarkastus:Tunnista piirteet, jotka voivat olla liian lähellä mutkaa tai voivat häiritä työkaluja muotoilun aikana.
• Tasaisen kuvion katsaus:Varmista, että taitettu geometria heijastaa aiottua taivutusvaraa ja valmistusmenetelmää.
• Kokoonpanoarvio:Tarkista, voivatko kiinnikkeet, vierekkäiset osat ja kiinnitysominaisuudet sopia yhteen suunnitellusti.
• Materiaaliarvostelu:Varmista, että määritetty laatu ja paksuus ovat yhteensopivia suunniteltujen valmistus- ja toiminnallisten vaatimusten kanssa.

Nämä tarkistukset voivat estää vältettäviä ongelmia, mutta automaattinen validointi ei korvaa teknistä harkintaa. Ohjelmisto saattaa osoittaa, että kaksi ominaisuutta menevät päällekkäin, esimerkiksi määrittämättä, mikä ominaisuus voidaan siirtää tuotteen toimintaan vaikuttamatta. Vastuullisen suunnitteluviranomaisen on hyväksyttävä kaikki suunnittelumuutokset, jotka muuttavat hyväksyttyjä mittoja tai liitäntöjä.

Kuinka Revision Control suojaa toistuvia tilauksia

Versionhallinta on yksi luotettavan digitaalisen työnkulun tärkeimmistä osista. Teolliset komponentit tarkistetaan usein prototyyppitestauksen, kokoonpanokokeilujen tai laitteiden muutosten jälkeen, joihin ne asennetaan. Jos tarkistettu piirustus julkaistaan ​​päivittämättä siihen liittyvää tuotantoohjelmaa ja tarkastusvaatimuksia, eri osastot voivat tietämättään työskennellä erilaisten spesifikaatioiden mukaisesti.

Kurinoidun prosessin tulee tunnistaa aktiivinen versio, tallentaa hyväksyntä, ilmoittaa muutoksesta asianomaisille osastoille ja estää vanhentuneiden tiedostojen tahaton käyttö. Toimittajan tulee myös selvittää, vaikuttaako muutos jo ostettuun raaka-aineeseen, jo valmistettuihin osiin, työkaluihin, pakkauksiin tai suunniteltuun toimitukseen.

Ennen toistuvan tilauksen tekemistä ostajien tarkistusluettelossamme tulee olla seuraavat kysymykset.

1. Onko tarjouksessa hinnoittelussa ja tuotannossa käytetty piirustusversio?
2. Liittyvätkö CAM-ohjelmat ja asennusohjeet hyväksyttyyn versioon?
3. Tiedotetaanko kriittisistä mittamuutoksista tarkastushenkilöstölle?
4. Onko olemassa dokumentoitua menetelmää osien tarkistamiseksi, jotka on tehty ennen päivityksen voimaantuloa?
5. Voiko toimittaja selittää, kuinka hyväksytty näyte liittyy tuotantodokumentaatioon?

Nämä kysymykset ovat hyödyllisiä jopa suhteellisen yksinkertaisissa osissa. Pieni muutos reikien välissä tai taivutusasennossa voi estää kokoamisen, jos kyseinen mitta on toiminnallisesti tärkeä. Revision valvonta auttaa varmistamaan, että toistuva tilaus toistaa hyväksytyn suunnitelman aikaisemman tulkinnan sijaan.

Milloin simulointi ja sisäkkäisyys parantavat valmistuksen valmistelua?

Käytettävissä olevista ohjelmistoista ja laitteista riippuen CAM-valmistelu voi tukea työkaluradan simulointia, törmäystarkistuksia, leikkausjärjestyksen suunnittelua ja sisäkkäisyyttä. Jokainen toiminto palvelee eri tarkoitusta, ja ostajien tulee vahvistaa, mitä toimintoja toimittaja todella käyttää, sen sijaan, että olettaisi, että jokainen digitaalinen työnkulku sisältää samat ominaisuudet.

Simulointi voi auttaa tunnistamaan sopimattomat koneen liikkeet, työkalujen häiriöt tai tehottomat toimintajaksot ennen tuotannon aloittamista. Nesting-ohjelmisto järjestää komponenttiprofiilit arkille materiaalin hyödyntämisen parantamiseksi ja jätteen vähentämiseksi. Korkea sisäkkäisyystehokkuus ei kuitenkaan automaattisesti tarkoita parempaa mittatarkkuutta. Tiukasti pakattu leikkausasetelma vaatii edelleen sopivat leikkausparametrit, sopivan järjestyksen sekä lämmön ja osien liikkeen hallinnan.

Monimutkaisten muotoiltujen komponenttien osalta digitaalinen malli voi myös auttaa insinöörejä harkitsemaan taivutusten järjestystä. Toimintajärjestys voi vaikuttaa siihen, pysyykö työkappale työkalun ulottuvilla ja häiritseekö aiemmin muodostunut laippa myöhempää taivutusta. Simulointi voi vähentää joitakin näistä riskeistä, mutta tulos riippuu simulaatiossa käytetyn koneen, työkalujen ja materiaalitietojen tarkkuudesta.

Kuinka digitaalinen koordinointi vähentää kalliita uudelleentyöstöjä?

Uudelleentyöstö ei rajoitu näkyvästi vialliseen komponenttiin. Osa saattaa näyttää hyväksyttävältä, mutta epäonnistuu asennettuna, koska asennusreikä on hieman väärässä paikassa, taivutuskulma muuttaa aukon leveyttä tai viimeistelty pinta vaurioituu käsittelyn aikana. Jos ongelma havaitaan vasta kokoonpanon yhteydessä, kustannuksiin voi sisältyä työvoima, kuljetus, tuotannon viivästykset ja ostajan oman aikataulun häiriö.

Digitaalinen koordinointi vähentää joitain estettävissä olevia virheitä sallimalla suunnittelutiimien tarkastaa mitat, valmistustiimien käyttää hyväksyttyjä tuotantotietoja ja tarkastusryhmien tarkistaa määritellyt hyväksymisvaatimukset. Tuloksena on selkeämpi suhde tilatun, valmistetun ja mitatun välillä.

Käytännön esimerkki on peltiohjauskotelo, jossa on useita asennuspaneeleja. Suunnitteluryhmä muuttaa kaapelin aukon sijaintia parantaakseen sisäistä välystä. Jos versiota ohjataan oikein, päivitetty malli, leikkausohjelma ja tarkastusvaatimukset voidaan kohdistaa ennen seuraavaa erää. Jos tuotantoohjelma pysyy ennallaan, aukko voidaan edelleen leikata vanhaan asentoon, vaikka viimeisin piirros olisikin saatavilla muualla.

Tämä esimerkki havainnollistaa, miksi digitaalinen integraatio on yhtä lailla hallinnan tieteenala kuin ohjelmistokyky. Ostajan tulee etsiä todisteita kontrolloidusta työnkulusta, ei vain lausuntoa siitä, että suunnittelutiedostot ovat digitaalisia.

Mitä digitaalisia tietueita kannattaa pyytää?

Tarvittava dokumentaatio riippuu osien monimutkaisuudesta, laaturiskistä ja sopimustarpeista. Ostajat eivät tarvitse kaikkia mahdollisia tiedostoja jokaista tilausta varten, mutta valitut tietueet voivat tarjota hyödyllistä näyttöä prosessin hallinnasta.

Cangzhou Shengsen Metal Products Co., Ltd.:tä tulee pyytää selventämään tiettyä tilausta varten saatavilla olevaa dokumentaatiota, mukaan lukien se, sisältyykö ensimmäinen katsaus tai mittaraportti vai onko siitä sovittava erikseen. Näin vältetään olettamus, että jokainen tietue tarjotaan automaattisesti. Selkeä sopimus ennen tuotantoa auttaa molempia osapuolia hallitsemaan odotuksia ja vähentää laatukiistan mahdollisuutta toimituksen jälkeen.

Miksi CNC-ohjelmointia, leikkausta ja taivutusta on ohjattava yhdessä?

Digitaaliset ohjelmat auttavat koneita toistamaan suunniteltuja liikkeitä, mutta mittojen yhtenäisyys riippuu koko tuotantojärjestelmästä. Leikkaus- ja muovaustoimenpiteet vaikuttavat komponenttiin eri tavoin, ja yhdessä vaiheessa ilmenevät virheet voivat vaikuttaa seuraavaan. Profiili voidaan leikata oikeisiin mittoihin, mutta silti muodostua epätarkkaksi koteloksi, jos taivutuskompensointi ei sovellu. Taivutustoiminto voi olla hyvin hallittavissa, mutta aiheuttaa kokoonpano-ongelman, jos alkuperäiset reikien paikat ohjelmoitiin väärin.

Ostajille tämä tarkoittaa, että valmistustarkkuutta tulisi arvioida koko prosessin ajan sen sijaan, että tarkasteltaisiin yhden koneen spesifikaatiota. Asennustietueemme tulee yksilöidä asiaankuuluvat materiaalit, työkalut, ohjelman versio- ja varmistusvaatimukset, jotta tuotantoolosuhteet voidaan tarkistaa, kun poikkeama ilmenee.

Mikä määrittää tarkkuuden CNC-leikkauksen aikana?

Laserleikkausta ja lävistystä käytetään molempia laajasti ohutlevyille, mutta ne perustuvat erilaisiin mekanismeihin. Prosessin valinnassa tulee ottaa huomioon materiaali, paksuus, geometria, määrä, reunavaatimukset ja osan hinta.

Laserleikkaus erottaa materiaalin ohjelmoitua reittiä pitkin käyttämällä kohdistettua energialähdettä. Sen tuloksiin voivat vaikuttaa tarkennusolosuhteet, leikkausnopeus, apukaasu, lämmönsyöttö, materiaalin tasaisuus, koneen kunto ja tapa, jolla arkki on tuettu. Kapeat rainat ja pienet piirteet voivat olla erityisen herkkiä lämpövaikutuksille tai osien liikkeelle. Sopiva leikkausjärjestys ja tarkistetut prosessiasetukset voivat auttaa hallitsemaan näitä riskejä.

Lävistys luo piirteitä mekaanisten työkalujen avulla. Reikien ja uran mitat riippuvat meistin ja meistin kunnosta, työkalun kohdistuksesta, välyksestä, materiaaliominaisuuksista ja koneen asetuksista. Kuluneet työkalut voivat vaikuttaa reunan laatuun ja mittoihin. Monimutkaiset profiilit voivat vaatia useita operaatioita tai erilaista valmistustapaa geometriasta ja vaaditusta viimeistelystä riippuen.

Kumpikaan prosessi ei ole yleisesti ottaen tarkempi jokaisessa sovelluksessa. Ostajien tulee pyytää toimittajaa selittämään valittu menetelmä ja yksilöimään tarkastettavat mitat. Toistuvien ominaisuuksien osalta on hyödyllistä ymmärtää, kuinka työkalun kulumista ja prosessimuutoksia seurataan koko tuotantoajon aikana.

Miksi taivutus vaatii kompensaatiota ja vahvistusta?

Taivuttaminen tuo erityisen haasteen, koska pelti muuttaa muotoaan kuormituksen alaisena ja voi osittain palautua voiman poistamisen jälkeen. Tämä palautuminen tunnetaan nimellä springback. Sen vaikutus riippuu materiaalin ominaisuuksista, paksuudesta, taivutussäteestä, työkalun geometriasta ja muovausmenetelmästä. Vaikka litteä kuvio olisi määritelty digitaalisesti, lopullinen kulma ja mitat on validoitava todellisissa tuotantoolosuhteissa.

Insinöörit käyttävät taivutusvaraa, taivutusvähennystä, työkalutietoja ja prosessikokemusta määrittääkseen tasaisen kuvion, joka tarvitaan halutun muotoillun muodon saavuttamiseksi. Nämä arvot eivät ole universaaleja vakioita jokaiselle materiaali- ja työkaluyhdistelmälle. Paksuuden tai materiaalilaadun muutos saattaa edellyttää tasaisen kuvion tai taivutusasetusten tarkistamista.

Harkitse U-muotoista kiinnitystelinettä, jonka sisäisen leveyden on vastattava liitäntäkomponenttia. Tasainen profiili voidaan leikata oikein, mutta pieni ero kahdessa taivutuskulmassa voi muuttaa aukon leveyttä. Jos kannattimessa on myös reikiä lähellä mutkia, lopullinen reiän suhde muodostettuihin pintoihin voi olla kriittinen. Ensimmäinen mittaus ja tarvittaessa sopivuustarkistus voivat paljastaa, tuottaako suunniteltu prosessi vaaditun geometrian.

Kuinka ostajien tulisi lukea koneen tarkkuustiedot?

Koneen spesifikaatioissa käytetään usein termejä, kuten resoluutio, toistettavuus ja paikannustarkkuus. Näitä termejä ei pidä pitää keskenään vaihdettavissa olevina.

• Resoluutiokuvaa pienintä ohjausjärjestelmän edustamaa liikettä tai lisäystä.
• Toistettavuuskuvaa, kuinka johdonmukaisesti kone palaa asentoon määritellyissä olosuhteissa.
• Paikannustarkkuuskuvaa, kuinka tarkasti todellinen sijainti vastaa käskettyä sijaintia tietyissä testiolosuhteissa.
• Valmiiden osien toleranssimäärittelee valmistetun ominaisuuden sallitun poikkeaman piirustusvaatimuksesta.

Koneella voi olla hieno resoluutio, mutta se tuottaa silti osan, joka epäonnistuu piirtämisessä materiaalin liikkeen, työkalun kulumisen, muotovaihtelun, asetusvirheen tai mittausepävarmuuden vuoksi. Konetiedot ovat hyödyllisiä laitteiden arvioinnissa, mutta niiden tueksi on todistettava, että koko prosessi voi täyttää todellisen osan vaaditut toleranssit.

Kun hankit metallilevyn valmistusosia, pyydä vahvistusta määritetyn materiaalin, paksuuden, mittojen ja prosessin saavutettavista toleransseista. Vältä olettamasta, että yksi yleinen tarkkuusluku koskee jokaista ominaisuutta tai jokaista valmistustoimintoa.

Mitkä prosessiohjaimet auttavat säilyttämään erän johdonmukaisuuden?

Tuotannonohjauksen tulisi keskittyä kohtiin, joissa vaihtelua todennäköisesti tulee prosessiin. Tarkoituksenmukainen hallinnan taso riippuu komponentin riskistä, monimutkaisuudesta, määrästä ja toleranssivaatimuksista.

1. Saapuvan materiaalin tarkistukset:Varmista, että toimitettu materiaali ja paksuus vastaavat ostotietoja ja vaadittuja asiakirjoja.
2. Asetuksen vahvistus:Tarkista valitut työkalut, ohjelman versiot, koneviitteet ja työkappaleen sijoittelu ennen tuotantoa.
3. Ensimmäinen varmistus:Mittaa ominaisuudet, jotka todennäköisimmin vaikuttavat istuvuuteen tai toimintaan ennen erän vapauttamista.
4. Prosessin aikana tehtävät tarkastukset:Tarkista valitut mitat sovitulla tiheydellä prosessin vakauden ja tuoteriskin kannalta.
5. Lopullinen hyväksyntä:Vertaa tarvittavia ominaisuuksia piirustukseen ja kirjaa tulokset dokumentaatiokohtaan.
6. Muuta arvostelua:Arvioi prosessi uudelleen, kun materiaaliin, työkaluihin, ohjelmointiin tai koneen asennukseen on tehty merkittäviä muutoksia.

Kaikki komponentit eivät vaadi samaa tarkastustiheyttä. Yksinkertainen kansi, jolla on laajat toleranssit, saattaa vaatia erilaisen suunnitelman kuin kannatin, jossa on kriittiset reikien sijainnit, tai muotoiltu kotelo, jonka on kohdistettava useiden yhteensopivien osien kanssa. Tarkastussuunnitelman tulee olla oikeassa suhteessa toiminnallisiin vaatimuksiin.

Kuinka hitsaus ja viimeistely vaikuttavat lopulliseen geometriaan?

Jotkut valmistetut osat hitsataan, hiotaan, pinnoitetaan tai kootaan leikkauksen ja taivutuksen jälkeen. Nämä toiminnot voivat vaikuttaa mittoihin ja pinnan kuntoon, joten niiden vaikutukset tulee huomioida tuotantosuunnitelmassa.

Hitsaus tuottaa paikallista lämpöä, joka voi aiheuttaa kutistumista tai vääristymistä. Määrä riippuu liitoksen suunnittelusta, materiaalin paksuudesta, hitsausjärjestyksestä, rajoituksista, lämmönsyötöstä ja kokoonpanon geometriasta. Digitaalinen malli voi auttaa määrittämään aiotun geometrian ja auttaa suunnittelussa, mutta todellinen vääristymä on hallittava sopivilla prosessimenetelmillä ja tarkistettava tarvittaessa.

Hionta ja viimeistely voivat muuttaa reunaolosuhteita tai poistaa materiaalia paikallisilta alueilta. Pinnoite voi vaikuttaa sopivuuteen, kun välykset ovat pieniä, erityisesti liitäntäpinnoissa, kierteitetyissä osissa ja tiukasti kontrolloiduissa aukoissa. Pakkauksella on merkitystä myös siksi, että tarkastuksen läpäisevä komponentti voi silti vaurioitua kuljetuksen aikana, jos valmiita pintoja ei suojata asianmukaisesti.

Ostajien tulee selvittää, mitkä mitat on tarkistettava ennen viimeistelyä ja mitkä kaikkien määriteltyjen toimenpiteiden jälkeen. Hyväksynnän tulee heijastaa toimitettua tilaa, ei vain tilaa välittömästi leikkauksen jälkeen.

Cangzhou Shengsen Metal Products Co., Ltd:tä tulee pyytää vahvistamaan todellisen suunnittelun tuotanto- ja tarkastusmenetelmä, mukaan lukien mahdolliset leikkaus-, taivutus-, liitos- tai viimeistelyvaiheet. Tiettyjä konemalleja, enimmäispaksuutta, taattuja toleransseja tai prosessisertifikaatteja koskevat väitteet tulee tukea nykyisellä, projektin kannalta merkityksellisellä todisteella. Tämä lähestymistapa auttaa ostajia erottamaan yleisen valmistuskuvauksen osoitetusta kyvystä.

Kuinka ostajat voivat varmistaa toimittajan tarkkuuden ja tekniset valmiudet?

Toimittajan arvioinnin tulee alkaa tuotteen toiminnallisista vaatimuksista ja siirtyä kohti niiden vahvistamiseen tarvittavaa näyttöä. Hyödyllisin toimittaja ei välttämättä ole se, joka lupaa pienimmän toleranssin; se on se, joka ymmärtää piirustuksen, tunnistaa tekniset riskit, selittää valmistustavan ja hyväksyy mitattavissa olevat hyväksymiskriteerit. Ostajien tulee vertailla tarjouksia johdonmukaisella teknisellä pohjalla, jotta erot materiaalissa, prosessissa, tarkastuksessa ja viimeistelyssä ovat nähtävissä ennen tilauksen tekemistä.

Mitä tietoja tarjouspyyntö sisältää?

Tarjouspyynnön tulee antaa toimittajalle riittävästi tietoa, jotta se voi arvioida aiotun komponentin ilman, että se luottaa ääneen lausumattomiin oletuksiin. Puutteelliset piirustukset tai epämääräiset viimeistelyvaatimukset voivat johtaa epäjohdonmukaisiin hinnoitteluun ja odottamattomiin muutoksiin tilausvahvistuksen jälkeen.

• Hyväksytyt tekniset piirustukset selkeällä osanumerolla ja versiotunnisteella.
• Kolmiulotteiset mallit, joissa monimutkaiset geometriat tai kokoonpanosuhteet kaipaavat selvennystä.
• Materiaaliluokka, paksuus ja sovellettavat materiaalivaatimukset.
• Kriittiset mitat, geometriset toleranssit ja viitearvot tarvittaessa.
• Vaaditut prosessit, mukaan lukien leikkaus, lävistys, taivutus, hitsaus, poraus tai kokoonpano.
• Pintakäsittely, pinnoitus, purseenpoisto ja reunan laatuvaatimukset.
• Tilausmäärä, odotettu uusintatilaustaajuus ja prototyyppivaatimukset.
• Tarkastuskriteerit, vaaditut raportit ja sovitut hyväksymisvaiheet.
• Pakkaus- ja merkintävaatimukset, erityisesti viimeistellyille tai vaurioherkille pinnoille.
• Toimitusodotukset ja erityiset käsittely- tai lähetysehdot.

Jos toimittajalla on lupa suositella vaihtoehtoista valmistusmenetelmää, tarjouksessa on yksilöitävä ehdotettu lähestymistapa ja selitettävä kaikki merkitykselliset vaikutukset mittoihin, ulkonäköön, toimitusaikaan tai kustannuksiin. Jos tietty prosessi on pakollinen, ostajan tulee ilmoittaa tämä vaatimus nimenomaisesti.

Mitkä tuoteparametrit tulee vahvistaa kirjallisesti?

Erittelyn tarkastelun tulee yhdistää suunnittelupiirustus todelliseen tuotanto- ja vastaanottosuunnitelmaan. Seuraavaa taulukkoa voidaan käyttää teknisten keskustelujen aikana. Parametrit ovat luokkia vahvistamista varten, eivät väitteitä minkään toimittajan olemassa olevista ominaisuuksista.

Ostajien tulisi välttää äärimmäisen tiukkojen toleranssien määrittämistä jokaiselle ulottuvuudelle ottamatta huomioon toimivuutta ja kustannuksia. Tiukemmat toleranssit saattavat vaatia lisäasetuksia, erikoistyökaluja, hitaampaa käsittelyä tai laajempaa tarkastelua. Kriittiset rajapinnat ansaitsevat asianmukaisen ohjauksen, kun taas ei-kriittisissä mitoissa voidaan käyttää sopivia yleistoleransseja, mikäli suunnittelu sen sallii.

Kuinka ostajat voivat arvioida tarkastusraportteja?

Tarkastusaineiston pitäisi mahdollistaa todellisten tulosten vertaaminen sovittuihin eritelmiin. Lausuntoa, että jokainen osa tarkastetaan, on vaikea arvioida, ellei toimittaja tunnista, mitä mitataan, miten se mitataan ja mitkä rajat määräävät hyväksynnän.

Sovelluksesta riippuen hyödyllinen dokumentaatio voi sisältää ensimmäisen esineen tarkastusraportin, valitut mittamitat, materiaalitiedot, pinnan tarkastustulokset tai tietueet määrätyistä liitos- ja viimeistelytoimenpiteistä. Ostajien tulee laatia vaaditut asiakirjat ennen tuotantoa, koska kaikki standarditarjoukset eivät sisällä samaa raportointipakettia.

Tarkista seuraavat seikat, kun tarkastelet tarkastusraporttia.

1. Tunnistus:Osanumeron, piirustuksen tarkistuksen, näytteen tai erän viitenumeron ja tarkastuspäivämäärän tulee olla selvät, jos jäljitettävyyttä vaaditaan.
2. Kattavuus:Raportin tulee käsitellä kriittisiä ulottuvuuksia ja muita ostospesifikaatiossa yksilöityjä ominaisuuksia.
3. Mittausmenetelmä:Valitun menetelmän tulee olla sopiva tarkastettavalle ominaisuudelle, käyttöolosuhteille ja toleranssille.
4. Hyväksymisrajat:Määritettyjen raja-arvojen ja mitattujen arvojen tulee olla riittävän selkeitä vaatimustenmukaisuuden määrittämiseksi.
5. Poikkeamien käsittely:Kaikki poikkeavat tulokset tulee kirjata ja käsitellä sovitun hävitysprosessin kautta.

Mittausepävarmuus ansaitsee erityistä huomiota, kun toleranssit ovat tiukat. Määrittelyrajaa lähellä oleva tulos saattaa vaatia huolellista tulkintaa, jos mittausmenetelmässä on merkittävää epävarmuutta suhteessa sallittuun alueeseen. Tarvittaessa ostajien ja toimittajien tulee sopia etukäteen mittausmenettelystä ja hyväksymissäännöstä.

Milloin ostajan pitäisi pyytää prototyyppiä tai ensimmäistä tuotetta?

Prototyyppi tai ensimmäinen tuote on erityisen hyödyllinen uusille komponenteille, monimutkaisille taivutussarjoille, tiukoille kokoonpanorajapinnoille tai malleille, joita ei ole valmistettu aiemmin. Sen avulla ostaja voi varmistaa, että piirustus on tulkittu oikein ja että suunnitellulla prosessilla voidaan tuottaa haluttu geometria ennen suuremman määrän vapauttamista.

Hyödyllinen ensimmäinen artikkelikatsaus voi sisältää kriittisten ominaisuuksien mittatarkastuksen, sopivuustestin yhteensopivien komponenttien suhteen, pinnan tarkastuksen ja vahvistuksen, että materiaali ja viimeistely vastaavat eritelmiä. Jos poikkeama havaitaan, osapuolten tulee selvittää, johtuuko se piirtämisestä, valmistusmenetelmästä, asennuksesta vai mittausprosessista. Kaikki suunnittelumuutokset on hyväksyttävä muodollisesti eikä sisällytettävä hiljaisesti tuotantoon.

Yhden näytteen hyväksyminen ei todista, että jokainen myöhempi erä on vaatimusten mukainen. Toistuva tuotanto vaatii edelleen asianmukaista prosessin valvontaa ja tarkastusta. Dokumentoitu ensimmäinen artikkeli tarjoaa kuitenkin viitekohdan tuotantovalmiudelle ja voi vähentää monimutkaisten piirustusten tulkintaan liittyvää epävarmuutta.

Kuinka ostajien tulisi verrata toimittajien tarjouksia reilusti?

Hintavertailuilla on merkitystä vain, kun lainattu laajuus on johdonmukainen. Yksi tarjous voi sisältää purseenpoisto-, pinnoitus-, pakkaus- ja mittaraportit, kun taas toinen voi jättää ne pois. Alhaisempi yksikköhinta voi myös edellyttää laajempia toleransseja tai erilaisia ​​materiaalispesifikaatioita. Jos näitä eroja ei tunnisteta, ostaja saattaa aliarvioida hankinnan kokonaiskustannukset.

Mitkä kysymykset paljastavat, onko toimittaja sopiva?

Teknisissä keskusteluissa tulisi keskittyä hankkeen erityisiin riskeihin eikä laajoihin väitteisiin edistyneestä valmistuksesta. Pyydä toimittajaa selittämään, kuinka kriittiset reikien sijainnit tarkistetaan, kuinka taivutusmitat tarkistetaan ja mitä tapahtuu, jos ensimmäinen tuote ei täytä piirustusta. Toistuvia tilauksia varten kysy, kuinka hyväksyttyä ohjelmaa ja materiaalispesifikaatiota ylläpidetään. Jos kyseessä on monimutkainen kokoonpano, keskustele sopivuuden tarkistamisesta ennen täyttä tuotantoa.

Tarjousarviomme tulee myös tunnistaa kaikki oletukset, jotka voivat vaikuttaa hintaan tai hyväksymiseen. Jos piirustuksessa ei ole määritetty kriittistä toleranssia, toimittajan tulee ottaa asia esille sen sijaan, että hän valitsisi hiljaa arvon, joka ei ehkä täytä suunnittelun tarkoitusta. Jos pyydetty toleranssi vaatii erikoistyökaluja tai lisätarkastuksia, tästä tulee keskustella ennen tilauksen vahvistamista.

Cangzhou Shengsen Metal Products Co., Ltd. tulisi arvioida samoilla hankekohtaisilla kriteereillä, joita sovelletaan kaikkiin mahdollisiin toimittajaan. Ostajien tulee pyytää vahvistusta asiaankuuluvista valmistusprosesseista, saavutettavissa olevista toleransseista, materiaalivaihtoehdoista, viimeistelystä ja saatavilla olevista tarkastustodistuksista. Kaikki laitteita, sertifikaatteja tai takuuta koskevat lausumat tulee tarkistaa suoraan ja dokumentoida, jos ne ovat osa ostopäätöstä.

Kuinka ostajat voivat vähentää hankintariskiä?

Mittojenmukaisuus on vain yksi osa onnistunutta ostoa. Ostajien tulee myös harkita, ymmärtääkö toimittaja aiotun sovelluksen, välittääkö hän teknisistä kysymyksistä ripeästi, hoitaako päivitykset ja pystyykö toimittaja toimittamaan sovitut asiakirjat ajoissa. Nämä käytännöt vähentävät myöhäisen vaiheen yllätysten todennäköisyyttä ja helpottavat toistuvien tilausten hallintaa.

Käytännön ostojaksona on laatia kontrolloitu piirustuspaketti, selventää kriittisiä parametreja, tarkastella ehdotettua prosessia, sopia tarkastusvaatimuksista, hyväksyä näyte perustelluissa tapauksissa ja dokumentoida hyväksymiskriteerit ennen tuotantoa. Säilytä toimituksen jälkeen hyväksytty piirustusversio ja asiaankuuluvat tarkastustiedot, jotta tulevia tilauksia voidaan verrata samoihin vaatimuksiin.

Kun näitä vaiheita noudatetaan, digitaalisesta CAD:sta/CAM:sta tulee osa laajempaa laatujärjestelmää erillisen myyntivaltin sijaan. Ostajat voivat tehdä päätöksiä mitattavissa olevien vaatimusten, dokumentoitujen todisteiden ja komponentin todellisten tarpeiden perusteella.

Johtopäätös

Digitaalinen CAD/CAM parantaa valmistuksen tarkkuutta yhdistämällä suunnittelugeometrian valmistusohjeisiin, tukemalla suunnittelun validointia, vähentämällä vältettäviä tiedonsiirtovirheitä ja parantamalla tuotannon toistettavuutta. Sen tehokkuus riippuu muustakin kuin itse ohjelmistosta. Materiaalin käyttäytyminen, koneen kunto, työkalut, asennus, taivutuskompensaatio, viimeistely ja tarkastus vaikuttavat kaikki valmiin komponentin mittoihin ja toiminnalliseen suorituskykyyn.

Hankintaryhmille luotettavin tapa on määrittää kriittiset mitat, vahvistaa materiaali- ja prosessivaatimukset, valvoa piirustusten tarkistuksia ja pyytää tarkastuksen todisteita, jotka vastaavat sovelluksen riskejä. Ennen kuin valitset toimittajan, vertaa tarjouksia vastaavilla teknisillä perusteilla ja vahvista, mitkä ominaisuudet on osoitettu ehdotetulle hankkeelle.Ota yhteyttä Cangzhou Shengsen Metal Products Co., Ltd.keskustellaksesi piirustuksistasi, materiaalispesifikaatioistasi, valmistusvaatimuksistasi, toleransseistasi ja tarkastus-odotuksistasi ja pyytääksesi tarjouksen todellisten projektitarpeidesi perusteella.

Usein kysytyt kysymykset

1. Miten digitaalinen CAD/CAM parantaa peltikomponenttien tarkkuutta?

Vastaus:Digitaalinen CAD/CAM parantaa tarkkuutta yhdistämällä hyväksytyn suunnittelugeometrian valmistusohjeisiin. CAD määrittelee mitat ja ominaisuussuhteet, kun taas CAM auttaa valmistelemaan koneohjelmia yhteensopiville laitteille. Tämä vähentää manuaalisen tiedonsiirron virheitä ja tukee toistettavia leikkaus- ja muotoilutoimintoja. Suunnittelutarkistukset voivat myös tunnistaa tietyt geometrian ristiriidat ennen materiaalin käsittelyä. Lopullinen tarkkuus riippuu kuitenkin materiaalin ominaisuuksista, työkaluista, koneen kunnosta, asennuksesta, muovauskäyttäytymisestä ja tarkastuksesta. Ostajien olisi siksi vahvistettava todellisen komponentin toleranssit ja pyydettävä asianmukaiset todisteet siitä, että nämä vaatimukset voidaan täyttää.

2. Voiko CNC-kone taata, että jokainen valmis osa täyttää suunnittelupiirustuksen?

Vastaus:Ei. CNC-kone noudattaa ohjelmoituja ohjeita, mutta lopputulokseen voivat silti vaikuttaa virheellinen asetus, työkalun kuluminen, materiaalin liike, lämpövaikutukset, koneen kunto ja mittausepävarmuus. Taivutus lisää muuttujia, koska takajousto ja materiaalin vaihtelut voivat muuttaa lopullista geometriaa. Luotettava prosessi yhdistää validoidut ohjelmat asennustarkistuksiin, ensikertaiseen tarkastukseen, asianmukaiseen prosessin sisäiseen valvontaan ja lopputarkastukseen. Kriittisten komponenttien osalta ostajan ja toimittajan tulee sopia vaadituista mitoista, toleranssirajoista, mittausmenetelmistä ja vaatimustenvastaisten osien käsittelymenettelyistä ennen tuotannon aloittamista.

3. Mitkä suunnittelun yksityiskohdat tulee tarkistaa ennen pelti-CAD-tiedoston lähettämistä tuotantoon?

Vastaus:Tarkista ennen tuotantoa materiaalin laatu ja paksuus, ulkoprofiili, reikien koot ja sijainnit, rakojen mitat, reunaetäisyydet, taivutuskulmat, sisäsäteet, tasainen kuvio ja liitosominaisuuksien väliset suhteet. Tarkista myös päällekkäinen geometria, avoimet ääriviivat, riittämätön työkaluvälys ja mahdolliset häiriöt muotoilun tai kokoonpanon aikana. Monimutkaiset komponentit saattavat tarvita kolmiulotteisen mallin mitoitetun piirustuksen lisäksi. Toimittajan tulee esittää epäselviä tai ristiriitaisia ​​vaatimuksia ennen valmistusta. Vastuullisen suunnitteluviranomaisen on hyväksyttävä kaikki ehdotetut muutokset, jotka vaikuttavat toiminnallisiin mittoihin tai liitäntöihin.

4. Miksi taivutusvirheitä voi esiintyä, vaikka digitaalinen tasainen kuvio olisi oikea?

Vastaus:Tasainen kuvio on valmistusesitys taittamattomasta komponentista, mutta lopullinen muoto riippuu materiaalin käyttäytymisestä ja muovausolosuhteista. Takaisinjousi, levyn paksuus, materiaalin mekaaniset ominaisuudet, taivutussäde, lävistys- ja meistigeometria sekä koneen asetukset voivat kaikki vaikuttaa valmiiseen kulmaan ja mittoihin. Teoreettisesti oikea tasainen kuvio saattaa siksi vaatia prosessikohtaista kompensointia valitun materiaalin ja työkalujen perusteella. Ensimmäiset mittaukset auttavat selvittämään, tuottaako suunniteltu prosessi halutun geometrian. Osien, joissa on kriittisiä liitäntöjä, ostajat voivat myös pyytää sopivuustarkastusta tai valmiiden muotoiltujen mittojen tarkastusta.

5. Mitä todisteita ostajan tulee pyytää varmistaakseen toimittajan ohutlevyvalmistuksen tarkkuuden?

Vastaus:Todisteiden tulee vastata komponentin monimutkaisuutta ja mittojen epäonnistumisen seurauksia. Hyödyllisiä asiakirjoja voivat olla hyväksytty piirustustarkistus, ensimmäinen esineen tarkastusraportti, kriittisten ominaisuuksien mittamittaukset, asiaankuuluvat materiaaliasiakirjat ja tarkastuspöytäkirjat määrätyistä viimeistely- tai liitostoimenpiteistä. Ostajien tulee tarkistaa, että asiakirjat tunnistavat oikean osan ja version, kattavat vaaditut ominaisuudet, ilmoittavat sovellettavat hyväksymisrajat ja käyttävät sopivaa mittausmenetelmää. Toistuvia tilauksia varten kysy, kuinka tuotantoohjelmat ja tarkastusvaatimukset pidetään yhdenmukaisina hyväksytyn suunnittelun kanssa. Varmista tarkka dokumentaatiopaketti ennen tilauksen tekemistä, koska raportoinnin laajuus voi vaihdella toimittajien ja projektien välillä.
