Peltityöpajassa taivutuspuristin on tuotannon sydän. Litteät levyt tulevat sisään ja muodostuvat osat: kiinnikkeet, kotelot, alusta ja lukemattomat muut komponentit, jotka kootaan koneiksi, ajoneuvoiksi ja rakennuksiksi. Näiden laatuMetallilevyn valmistusosatriippuu taivutusprosessin tarkkuudesta. Muutaman asteen virhe taivutuskulmassa voi tarkoittaa osaa, joka ei sovi, ovea, joka ei sulkeudu, tai rakennetta, joka epäonnistuu tarkastuksessa. Manuaaliset jarrupuristimet luottivat vuosikymmeniä kuljettajan taitoon arkin sijoittamisessa ja mutkan hallinnassa. Mutta manuaalinen taivutus on luonnostaan muuttuvaa. Kaksi käyttäjää voi tuottaa kaksi eri tulosta samasta piirroksesta. CNC-taivutus on muuttanut tätä yhtälöä. CNC-taivutuskone käyttää tietokoneella numeerista ohjausta levyn sijoittamiseen, taivutuskulman ohjaamiseen ja koko taivutussarjan hallintaan sellaisella tarkkuudella, jota kukaan ihminen ei pysty vastaamaan.
CNC-taivutuksen merkitystä ohutlevyn valmistusosien laadulle ei voida liioitella. Se on ero osan, joka sopii, ja osan, joka on romutettu. It is the difference between a production run that is consistent and one that is plagued with variability. Ja se on ero valmistusliikkeen, joka voi kilpailla laadulla, ja sellaisen, joka kilpailee vain hinnalla, välillä. Tässä artikkelissa tarkastellaan, miksi CNC-taivutus on kriittistä osien laadun kannalta. Käsittelemme CNC-taivutuksen teknologiaa, taivutuksen laatua määrääviä tekijöitä, työkalujen ja materiaalien roolia sekä laadunvalvontatoimenpiteitä, joilla varmistetaan, että jokainen osa täyttää spesifikaatiot. Toimitamme myös yksityiskohtaiset tekniset tiedot metallilevyn valmistusosillemme Cangzhou Shengsen Metal Products Co., Ltd:n tehtaalta.
The fundamental difference between CNC bending and manual bending is the source of control. In a manual press brake, the operator controls the position of the back gauge, the depth of the ram stroke, and the bend angle. The operator's skill, experience, and attention determine the quality of the bend. This is not to say that skilled operators cannot produce high-quality work; he voivat. Mutta manuaalinen taivutus on luonnostaan muuttuvaa. The operator may misread a dimension, the back gauge may slip, or the material may spring back differently than expected. These variations accumulate, and the result is a part that may be out of tolerance. CNC bending removes the operator from the control loop. The machine's computer controls the position of the back gauge, the ram stroke, and the bend angle. The operator's role is to load the sheet, initiate the cycle, and unload the finished part. The machine does the rest with a precision and repeatability that is impossible to achieve manually.
CNC-taivutuskoneen ydintekniikka on CNC-ohjain. Tämä ohjain tallentaa ohjelman, joka määrittää taivutusjärjestyksen: takamittarin sijainnin jokaiselle mutkalle, painimen iskun syvyyden ja taivutuskulman. Säädin kompensoi myös materiaalin takaisinjoustoa, joka on materiaalin taipumus palata osittain alkuperäiseen muotoonsa taivutusvoiman poistamisen jälkeen. Takaisinjousikompensointi on kriittistä tarkkojen taivutuskulmien saavuttamiseksi. Säädin laskee tarvittavan ylitaivutuksen materiaalityypin, paksuuden ja taivutussäteen perusteella ja säätää painimen iskun sen mukaan. Alla olevassa taulukossa verrataan manuaalisen ja CNC-taivutuksen tärkeimpiä ominaisuuksia.
| Ominaista | Manuaalinen taivutus | CNC taivutus |
| Ohjauslähde | Operaattori | CNC-ohjain |
| Taivutuskulman tarkkuus | +/- 1° - 2° | +/- 0,1° - 0,5° |
| Toistettavuus | Matala | Korkea |
| Springback-korvaus | Manuaalinen säätö | Automaattinen laskenta |
| Asetusaika | Pitkä | Lyhyt (ohjelman muistaminen) |
| Taitovaatimus | Korkea | Kohtalainen |
| Sopii monimutkaisiin osiin | Rajoitettu | Erinomainen |

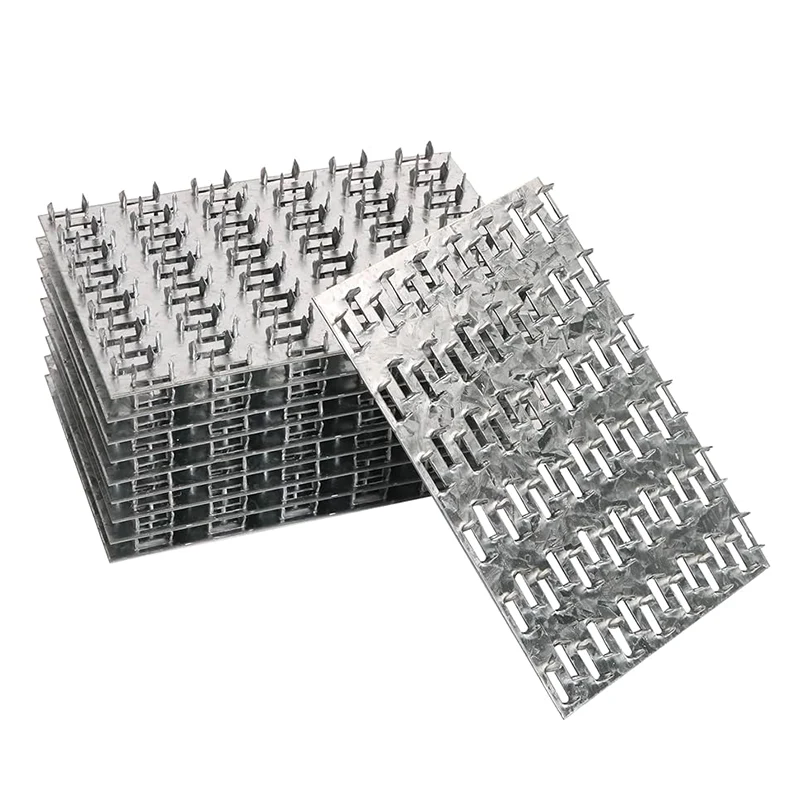

kloCangzhou Shengsen Metal Products Co., Ltd., tehtaallamme käytetään CNC-taivutuskoneita ohutlevyosien valmistukseen. Olemme investoineet edistyneisiin CNC-puristinjarruihin, joissa on moniakseliset takamittarit ja automaattiset työkalunvaihtajat. Tavoitteenamme on tarjota asiakkaillemme tiukimmatkin toleranssit ja korkeimmat laatuvaatimukset täyttäviä osia.
Taivutuskulma on kulma, joka muodostuu taivutetun osan kahden laipan väliin. Yksinkertaisessa 90 asteen kiinnikkeessä taivutuskulma on 90 astetta. Monimutkaisemmassa osassa taivutuskulma voi olla 45 astetta, 60 astetta tai mikä tahansa muu suunnittelun määrittelemä kulma. Taivutuskulman tarkkuus on kriittinen, koska se määrittää, sopiiko osa muiden komponenttien kanssa. Jos taivutuskulma on liian suuri tai liian pieni, osa ei kohdistu kunnolla yhteenliittyvien osien kanssa, ja kokoonpano on vaikea tai mahdoton suorittaa. Joissakin tapauksissa pieni virhe taivutuskulmassa voidaan hyväksyä; toisissa se voi aiheuttaa epäonnistumisen. Alla oleva taulukko havainnollistaa taivutuskulmavirheen vaikutusta yksinkertaisen kannattimen sovitukseen.
| Taivutuskulmavirhe | Laipan asentovirhe (100 mm laipalle) | Kokoonpanovaikutus |
| 0,5° | 0,87 mm | Pieni; saattaa olla toleranssin sisällä |
| 1,0° | 1,75 mm | kohtalainen; saattaa vaatia uudelleenkäsittelyä |
| 2,0° | 3,49 mm | Merkittävä; osa ei ehkä sovi |
| 5,0° | 8,72 mm | Vakava; osa ei sovi |
Taulukko osoittaa, että pienikin virhe taivutuskulmassa voi aiheuttaa merkittävän virheen laipan asennossa. 100 mm:n laipan kohdalla 2 asteen virhe johtaa 3,5 mm:n virheeseen laipan kärjessä. Tämä voi olla ero osan, joka sopii, ja osan, joka ei sovi. CNC-taivutus minimoi tämän virheen ohjaamalla painimen iskua tarkasti ja kompensoimalla takaisinjoustoa. Tehtaallamme käytämme CNC-taivutuskoneita, jotka pystyvät pitämään taivutuskulmat +/- 0,1 asteen tarkkuudella. Tämä tarkkuustaso varmistaa, että metallilevyn valmistusosat sopivat yhteen oikein ja toimivat suunnitellusti.
Toistettavuus on prosessin kykyä tuottaa sama tulos yhä uudelleen ja uudelleen. Peltivalmistuksessa toistettavuus tarkoittaa, että ensimmäinen osa ja tuhannesosa ovat identtisiä. Tämä on tuotannon laadun perusta. Ilman toistettavuutta jokainen osa on tarkastettava yksitellen, eikä ole takeita siitä, että osat sopivat yhteen. Toistettavuuden ansiosta valmistaja voi olla varma, että osat täyttävät spesifikaatiot ilman 100 % tarkastusta. CNC-taivutus on luonnostaan toistettavissa, koska kone seuraa ohjelmaa. Kun ohjelma on asetettu, kone tuottaa joka kerta saman taivutuskulman, saman laipan pituuden ja saman kappalegeometrian. Alla olevassa taulukossa verrataan manuaalisen ja CNC-taivutuksen toistettavuutta.
| Parametri | Manuaalinen taivutus | CNC taivutus |
| Taivutuskulman vaihtelu (erän sisällä) | +/- 1° - 2° | +/- 0,1° - 0,5° |
| Laipan pituuden vaihtelu | +/- 0,5 mm | +/- 0,1 mm |
| Osien välinen johdonmukaisuus | Matala | Korkea |
| Tarkastusvaatimus | 100% tarkastus | Näytteenottotarkastus |
| Romumäärä | Korkeampi | Alentaa |
Cangzhou Shengsen Metal Products Co., Ltd:n tehtaallamme on CNC-taivutuskoneet, jotka tarjoavat poikkeuksellisen toistettavuuden. Pystymme valmistamaan suuria eriä tasalaatuisia ohutlevyosia. Laadunvalvontajärjestelmämme sisältää tilastollisen prosessiohjauksen (SPC) taivutusprosessimme toistettavuuden valvomiseksi ja mahdollisten trendien tunnistamiseksi, jotka voivat vaikuttaa osien laatuun.
Työkalu - meisti ja meisti - on kriittinen tekijä taivutuksen laadussa. Rei'itys on ylempi työkalu, joka painaa levyn suulakkeeseen. Muotti on alempi työkalu, joka tukee levyä ja määrittää taivutussäteen. Materiaalille oikean työkalun ja halutun taivutussäteen valinta on olennaista laadukkaan taivutuksen saavuttamiseksi. Jos työkalua ei soviteta materiaaliin, taivutus voi olla epätarkka, materiaali saattaa halkeilla tai työkalu voi vaurioitua. Tärkeimmät työkaluparametrit ovat lävistimen kärjen säde, muotin aukon leveys ja muotin kulma. Lävistimen kärjen säde määrittää osan sisätaivutussäteen. Muotin aukon leveys määrää tarvittavan taivutusvoiman ja laipan vähimmäispituuden. Muottikulma määrittää kulman, johon materiaali voidaan taivuttaa. Alla olevassa taulukossa on yhteenveto yleisten materiaalien työkalujen valintakriteereistä.
| Materiaali | Paksuus (mm) | Suositeltu suuttimen aukko (mm) | Suositeltu rei'ityssäde (mm) |
| Mieto teräs | 1.0 | 8 | 1.0 |
| Mieto teräs | 2.0 | 16 | 2.0 |
| Ruostumaton teräs | 1.0 | 10 | 1.5 |
| Ruostumaton teräs | 2.0 | 20 | 3.0 |
| Alumiini | 1.0 | 8 | 1.0 |
| Alumiini | 2.0 | 16 | 2.0 |
Ylläpidämme tehtaallamme kattavaa luetteloa CNC-taivutuskoneidemme työkaluista. Meillä on eri kokoisia ja konfiguraatioita eri materiaaleihin ja taivutusvaatimuksiin sopiviksi meistit ja meistit. Työkalumme on tarkkuushiottu ja huollettu tasaisen suorituskyvyn varmistamiseksi. Meillä on myös valmiudet suunnitella ja valmistaa räätälöityjä työkaluja erikoissovelluksiin.
Materiaalien vaihtelu on yksi haastavimmista tekijöistä metallilevyn taivutuksessa. Vaikka materiaali täyttää määritellyn laadun ja paksuuden, sen mekaanisissa ominaisuuksissa, kuten myötörajassa, vetolujuudessa ja sitkeydessä, voi olla vaihteluita. Nämä vaihtelut vaikuttavat materiaalin takaisinjoustokäyttäytymiseen, mikä puolestaan vaikuttaa taivutuskulmaan. Materiaali, jolla on suurempi myötöraja, joustaa enemmän takaisin kuin materiaali, jonka myötöraja on pienempi. Jos CNC-taivutuskone ei kompensoi tätä vaihtelua, taivutuskulma on epätarkka. Alla olevassa taulukossa on yhteenveto materiaalin vaihtelun vaikutuksesta takaisinjoustoon ja taivutuskulmaan.
| Materiaalin omaisuus | Variaatio | Vaikutus Springbackiin | Vaikutus taivutuskulmaan |
| Tuottovoima | +10 % | Lisätä | Taivutuskulma pienenee (enemmän joustoa) |
| Tuottovoima | -10 % | Vähennä | Taivutuskulma kasvaa (vähemmän takaisinjoustoa) |
| Paksuus | +5 % | Lisätä | Taivutuskulma pienenee |
| Paksuus | -5 % | Vähennä | Taivutuskulma kasvaa |
| Viljan suunta | Rinnakkais vs. kohtisuora | Vaihtelee | Vaihtelee |
Cangzhou Shengsen Metal Products Co., Ltd.:ssä tehtaamme käsittelee materiaalien vaihtelua yhdistämällä materiaalien sertifioinnin, saapuvan tarkastuksen ja CNC-ohjelmoinnin. Tarkistamme materiaalin mekaaniset ominaisuudet ennen kuin se tulee tuotantoon ja muokkaamme CNC-ohjelmamme kompensoimaan kunkin erän erityispiirteitä. Tämä ennakoiva lähestymistapa varmistaa, että metallilevyn valmistusosamme täyttävät vaaditut taivutuskulmatoleranssit materiaalivaihteluista riippumatta.
Laadunvalvonta on CNC-taivutuksen huippuosaamisen viimeinen suoja. Jopa parhailla laitteilla ja taitavimmilla käyttäjillä voi tapahtua virheitä. Kattava laadunvalvontaohjelma havaitsee nämä virheet ennen kuin niistä tulee vikoja. CNC-taivutuksen laadunvalvontaohjelman tärkeimmät osat ovat tuotteen ensimmäinen tarkastus, prosessinaikainen tarkastus ja lopputarkastus. Ensimmäinen tuotetarkastus suoritetaan tuotantoajon ensimmäisellä osalla. Se varmistaa, että osa täyttää kaikki piirustuksen vaatimukset, mukaan lukien taivutuskulmat, laipan pituudet ja reikien sijainnit. Prosessin sisäinen tarkastus tehdään määräajoin tuotantoajon aikana. Se varmistaa, että prosessi pysyy hallinnassa ja että osat täyttävät edelleen spesifikaatiot. Valmiille osille suoritetaan lopputarkastus ennen niiden lähettämistä. Se varmistaa, että osat täyttävät kaikki vaatimukset ja että niissä ei ole vikoja. Alla olevassa taulukossa on yhteenveto laadunvalvontatoimenpiteistä ja niiden tiheydestä.
| Tarkastustyyppi | Taajuus | Mitä tarkistetaan | Hyväksymiskriteerit |
| Ensimmäinen artikkelin tarkastus | Ensimmäinen osa tuotantoa | Kaikki mitat, taivutuskulmat, reikien sijainnit | Piirustuksen tekniset tiedot |
| Prosessin tarkastus | 2 tunnin välein | Taivutuskulmat, laipan pituudet | SPC-valvontarajat |
| Lopputarkastus | Ennen lähetystä | Visuaaliset viat, kriittiset mitat | Asiakkaan vaatimukset |
| Ulottuvuusraportti | Erää kohti | Avaimen mitat | Piirustuksen tekniset tiedot |
Olemme ottaneet tehtaallamme käyttöön tiukan laadunvalvontaohjelman CNC-taivutustoiminnallemme. Käytämme kalibroituja mittalaitteita, mukaan lukien digitaaliset astemittarit ja koordinaattimittauskoneet (CMM), tarkastaaksemme taivutemme tarkkuuden. Pidämme myös yksityiskohtaista kirjaa kaikista tarkastuksista, mikä tarjoaa asiakkaillemme täyden jäljitettävyyden. Sitoutumisemme laatuun on tehnyt meistä luotettavan metallilevyn valmistusosien toimittajan asiakkaille ympäri maailmaa.
Kysymys 1: Mikä on CNC-taivutuksen tyypillinen taivutuskulman toleranssi?
Vastaus: CNC-taivutuksen tyypillinen taivutuskulman toleranssi on +/- 0,5 astetta vakiosovelluksissa ja +/- 0,1 astetta erittäin tarkoissa sovelluksissa. Saavutettavissa oleva toleranssi riippuu materiaalista, työkaluista ja koneesta. Cangzhou Shengsen Metal Products Co., Ltd.:ssä voimme saavuttaa ohut taivutuskulmatoleranssit jopa +/- 0,1 astetta ohutlevyosillemme.
Kysymys 2: Miten takaisinjousto vaikuttaa taivutustarkkuuteen ja miten se kompensoidaan?
Vastaus: Backback on materiaalin taipumus palata osittain alkuperäiseen muotoonsa, kun taivutusvoima on poistettu. Se saa taivutuskulman olemaan pienempi kuin koneeseen asetettu kulma. CNC-taivutuskoneet kompensoivat takaisinjoustoa taivuttamalla materiaalia liikaa. Ylitaivutuksen määrä lasketaan materiaalityypin, paksuuden ja myötörajan perusteella. Tehtaamme käyttää kehittyneitä CNC-ohjaimia, jotka laskevat ja soveltavat automaattisesti joustokompensaatiota.
Kysymys 3: Mikä on laipan vähimmäispituus CNC-taivutuksessa?
Vastaus: Laipan vähimmäispituus riippuu muotin aukon leveydestä. Yleissääntönä on, että laipan minimipituus on noin 4 kertaa suuttimen aukko. 16 mm:n suuttimen aukolla laipan vähimmäispituus on 64 mm. Jos laippa on tätä lyhyempi, meisti ei ehkä pysty muodostamaan taitetta kunnolla. Suunnittelutiimimme voi neuvoa optimaalisen suuttimen aukon ja laipan vähimmäispituuden tietylle osalle.
Kysymys 4: Voiko CNC-taivutus tuottaa suuren säteen taivutuksia?
Vastaus: Kyllä, CNC-taivutus voi tuottaa suuren säteen taivutuksia. Tämä saavutetaan käyttämällä lävistintä, jolla on suuri kärjen säde, tai käyttämällä erityistä taivutustekniikkaa, jota kutsutaan "ilmataivutukseksi". Ilmataivutus mahdollistaa materiaalin taivutuksen säteen, joka on suurempi kuin lävistimen kärjen säde. Tehtaallamme on työkalut ja asiantuntemus tuottaa suurisäteisiä taivutuksia eri materiaaleista.
Kysymys 5: Kuinka varmistan, että metallilevyosat täyttävät vaaditut taivutustoleranssit?
Vastaus: Varmistaaksesi, että metallilevyn valmistusosat täyttävät vaaditut taivutustoleranssit, tee yhteistyötä valmistajan kanssa, joka käyttää CNC-taivutuskoneita ja jolla on kattava laadunvalvontaohjelma. Esitä selkeät piirustukset määritellyillä toleransseilla. Keskustele materiaalista ja sovelluksesta valmistajan kanssa varmistaaksesi, että oikeat työkalu- ja taivutusparametrit on valittu. Cangzhou Shengsen Metal Products Co., Ltd.:ssä teemme tiivistä yhteistyötä asiakkaidemme kanssa varmistaaksemme, että jokainen osa vastaa heidän vaatimuksiaan.
CNC-taivutus on kriittinen levynvalmistusosien laadulle, koska se tarjoaa tarkkuuden, toistettavuuden ja johdonmukaisuuden, joita manuaalinen taivutus ei pysty vastaamaan. It ensures that bend angles are accurate, that parts fit together properly, and that production runs are uniform. Se vähentää romu-, korjaus- ja tarkastuskustannuksia. And it enables the production of complex parts that would be difficult or impossible to produce manually. Cangzhou Shengsen Metal Products Co., Ltd.:ssä tehtaamme on varustettu edistyneillä CNC-taivutuskoneilla ja kattavalla laadunvalvontajärjestelmällä. We have the expertise and the experience to produce high-quality Sheet Metal Fabrication Parts for a wide range of industries. Whether you need simple brackets or complex enclosures, we can meet your requirements.
Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin yrityksille ympäri maailmaa. Pyydämme sinua ottamaan meihin yhteyttä keskustellaksemme metallilevyjen valmistusosien vaatimuksista. Voimme tarjota näytteitä, tarjouksia ja suunnitteluapua. Näytämme sinulle, kuinka CNC-taivutus voi parantaa metalliosien laatua.
Ota yhteyttä Cangzhou Shengsen Metal Products Co., Ltd:hen jo tänäänkeskustellaksesi metallilevyn valmistusosien vaatimuksistasi ja selvittääksesi, kuinka CNC-taivutuskykymme voivat täyttää laatustandardisi.
